高精度一鍵圖像測量儀功能

信息來源于：互聯網 發布于：2022-02-16

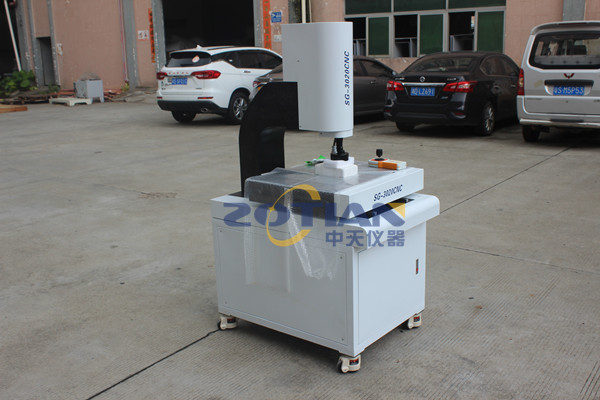

高精度一鍵圖像測量儀的核心硬件由上下光源、高像素CCD攝像頭、大視場遠心鏡頭和固定載物臺組成。結構相對簡單。它與傳統二維圖像測量儀的區別在于不再需要光柵刻度位移傳感器作為精度標準，也不用大焦距鏡頭放大產品圖像來保證測量精度。

高精度一鍵圖像測量儀采用大視場遠心鏡頭，將產品的輪廓圖像縮小幾倍或幾十倍，再傳輸?shù)桨偃f像素高分辨率CCD相機進行數字處理。具有運算能力的后端繪圖測量軟件，可以根據預先編程的指令快速抓取產品輪廓，再與高分辨率相機微小像素形成的刻度進行比對，計算出產品尺寸，完成尺寸公差的評定。一鍵圖像測量儀本體結構簡單，不需要位移傳感器標定。只需要一個大視角、大景深的遠心變焦鏡頭，一個高像素的CCD攝像頭，一個強大的后臺軟件。

高精度一鍵圖像測量儀功能

1.繪制，根據預定情況繪制產品輪廓的鳥瞰圖，

2.基于階段測量二維平面幾何元素的尺寸:點、線、圓、弧、R角等基本元素及其幾何關系，并自動調整這些尺寸的公差評定。

3.保存繪制的鳥瞰圖的計算機輔助設計格式。

4.自動保存并輸出測量尺寸和公差評估報告。

測量儀器的優點

(1)測量速度極快的一鍵測量儀，可在2~5秒內完成100個維度內的繪圖、測量和公差評定，效率是傳統的二維陰影比測量儀器大幾倍。

(2)避免測量行程增加帶來的阿貝誤差影響。重復測量精度高，解決了同一產品重復測量數據一致性差的問題。

(3)該儀器結構簡單，不需要位移尺來刻度，測量過程中也不需要移動工作臺，所以儀器的穩定性很好。

(4)因為精密標尺是CCD相機的像素點，像素點不會隨時間變化，也不會受到溫度和濕度的影響。儀器精度相對穩定，測量精度可通過軟件自動校準。
