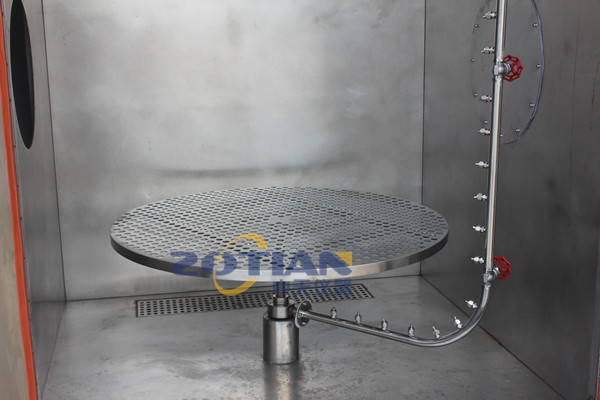

擺管雨水試驗箱儀器設備用途:擺式淋雨試驗箱儀器主要用于航空、汽車、家用電器、外部照明和信號裝置以及汽車燈罩，以檢查產品外殼/密封件在淋雨試驗后或試驗過程中是否能保證設備和部件良好的工作性能和技術狀態。同時，產品在運輸和使用過程中可能受到水浸泡的影響，為產品技術標準提供了參考依據。適用于基于自然條件的人工降雨試驗，沒有風速較大的降雨，不考慮樣品溫度較高和雨水溫差造成的大量涌水量。
擺管雨水試驗箱適用標準:
1: 1:GB4208- 2008/EC60529.2001外殼防護等級(IP代碼)
2.GB/T 2423.38-2008電工電子產品環境試驗第2部分:水試驗方法和導則
3.GJB 150.8A-2009軍事裝備實驗室環境試驗方法淋雨試驗
4.GJB 4.13-1983船用電子設備環境試驗外殼防水試驗
5.GJB 322a-1998軍用計算機通用規范
6.GJB 3947A-2009軍用電子測試設備通用規范
7.QC/T 413-2002汽車電氣設備基本技術條件
8.CGC/GF 001:2009/5.1400V以下低壓專用逆變器的技術要求
9: GB/T 12085.7-2010光學和光學儀器環境試驗方法第7部分:滴水和淋濕
10: GB/T 23321-2009紡織防水材料水平噴射雨淋試驗
11:織物防水性的測定-邦迪斯法
12.FZ/T01038-1994紡織品防水性能雨水滲透性試驗方法
13.dz0039.12-1992地質儀器產品基本環境試驗條件和方法淋雨試驗
14.dz0040.5-1992地質儀器產品運輸包裝基本環境試驗條件和方法運輸包裝淋雨試驗
15: DL/T 383-2010污穢條件下高壓瓷套人工淋雨試驗方法
16: TB/T2054-2017《機車雨水試驗方法》
擺管防雨試驗箱產品特點:
1.公司生產的新一代擺管式雨水試驗箱，箱體結構、控制技術和技術改造都有了很大的改進，使運行更可靠，維修更方便。
2.控制系統采用彩色觸摸屏中英文顯示按鍵操作，外觀更簡潔大方，操作設置簡單。
3.擺管淋雨試驗箱配備:SD卡存儲、USB輸出、電腦連接打印、大艙無紙錄音等。
4.箱體采用數控機床加工，外形美觀大方，無反作用手柄，操作簡便。外殼采用優質碳鋼板，磷化靜電噴涂處理或(可選)SU304不銹鋼啞光紋路，內部材質全部采用SU304不銹鋼。
5.參數設置簡單，無需進入程序菜單，直接進入菜單即可修改和顯示設定值和當前值。
6.遠程故障診斷和開機自檢功能。
7.大窗口設計便于觀察淋雨實驗狀態。
8.高精度小誤差磁簧流量計。
擺管雨水試驗箱技術參數:
尺寸:可根據需求定制。
1.噴水孔徑:0.4 ~ 1.0毫米
2.噴嘴數量:16~20個
3.水孔間距:50毫米
4.水環半徑:R375mm(根據型號可選)
5.管徑:20毫米
6.擺管擺角幅度:60、90、130、180度擺速調節無級調節。
7:流量:24.5升/分鐘
8.試驗臺速度:1~17r/min可調
9:雨水壓力:0.5 ~ 5公斤/平方厘米可調(50 ~ 500千帕)
10.供水量:0.07L/min每孔5%乘以孔數。
11:擺管半徑為R 400mm(直徑為800mm)
降雨周期
循環控制，可以控制總的測試時間，也可以對循環運行的下雨時間和停車時間進行編程。
水泵:帶壓提供實驗水源。
流量計:在線監測水流。
減速機構:調速電機
擺管擺動:通過電機/變頻器、施耐德驅動減速機/偏心輪機構/齒條等機械傳動實現。，所需角度由偏心機構通過變頻器調整次數(每單位時間)進行調整。
轉盤:臺面采用sus304不銹鋼，電機帶動渦輪減速機旋轉，變頻器調速，可正反轉，時間和速度可調。
管口:管塞的彎曲半徑根據試件的尺寸和箱體的內部容積確定。)噴嘴為可折疊專用噴嘴，可根據標準要求的孔徑隨時更換噴嘴孔，并可調整噴水方向，使噴射的水滴均勻并有足夠的流量。
排水:箱體底部設計，可快速排水，不積水。
控制:進口儀器，操作簡單，設置方便，周期可調，時間可調。
工作環境:溫度5 ~25℃，濕度小于等于85% RH，無強烈振動，設備與墻壁或器具之間應留有空間，便于維修和通風。周?chē)鸁o(wú)高濃度灰塵和腐蝕性物質，設備周?chē)ｐB(yǎng)得當，空檢查箱附近有排水和地漏。
注:可根據客戶要求量身定制產品。
