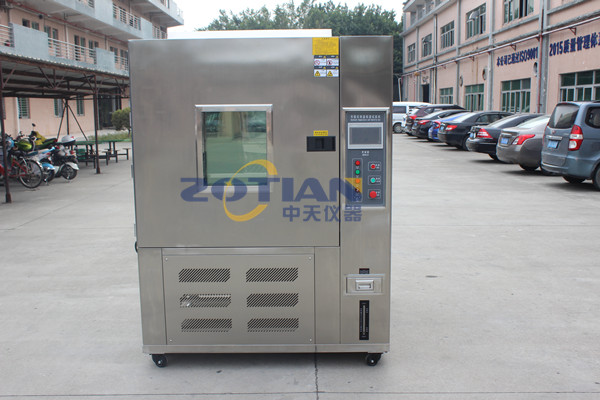

高溫試驗箱又稱高低溫試驗箱、溫度試驗箱、高低溫環境試驗箱。該設備用于模擬試驗產品在高低溫交變濕熱環境下的運行，以評價產品的工作質量。根據設定的溫度點，由PID自動計算的結果控制加熱器的輸出，終達到動態平衡。性能指標符合GB/T5170.2.5、GB5170.18和GB/T2423《電工電子產品環境試驗設備基本參數檢定方法》的要求。
特點包括哪些呢，給大家介紹下吧：
◆本高低溫試驗箱采用先進溫濕度控制儀表，具有PID調節和快速自整定，可編程控制循環測試，設定各種參數，數字顯示，讀數極為方便；
◆制冷系統采用原裝壓縮機，效率、穩定、可靠；
◆內膽采用不銹鋼砂光板，外殼采用冷軋板靜電噴涂，整體美觀大方；
◆箱門、工作室、外殼之間設有高溫密封條，有效保證工作室的密封性；
以下是常規款的參數，部分參數可按要求定制。
內部尺寸:30 * 45 * 30 | 40 * 50 * 40 | 50 * 60 * 50 | 50 * 75 * 60 | 60 * 85 * 80 | 80 * 95 * 80 | 100 * 100 * 80 | 100 * 100 * 100 *
外箱尺寸:80 * 132 * 85 | 90 * 137 * 95 | 100 * 147 * 105 | 100 * 162 * 115 | 110 * 172 * 130 | 130 * 182 * 130 | 150 * 187 * 130
溫度范圍:-70℃-150℃(使用復疊制冷系統)
溫度傳感器:PT100鉑電阻傳感器
溫度分辨率精度/均勻性:0.1℃±1.0℃
材料:外箱為SUS304#不銹鋼，條紋處理，冷軋鋼板烤漆(可選)
內襯材料:鏡面不銹鋼SUS304
保溫材料:耐高溫高密度聚氨酯硬泡保溫材料。
加熱/冷卻時間:升溫約3℃/分鐘；以大約1℃/分鐘的速度降低溫度(每分鐘降低2℃~10℃是一種特殊情況)
溫度波動:0.5℃
電壓:380伏50赫茲
安全裝置:壓縮機過熱、風扇過熱、壓縮機超壓、缺相、過載、超溫、缺水等保護功能。
冷卻系統:風冷式單級壓縮機(-20℃)，風冷式和水冷式雙級壓縮機(-40℃~-70℃)
保護裝置:無保險絲開關、壓縮機過載保護開關、制冷劑高低壓保護開關、過濕過溫保護開關、保險絲、故障報警系統。
附件:記錄儀(可選)、觀察窗、50mm測試孔、PL箱燈、隔板。
壓縮機:法國泰康品牌
電源:1φ220伏交流電10% 50/60赫茲和3φ380伏交流電10% 50/60赫茲
下面小編再給大家介紹下箱形結構與制冷、控制系統吧。
1.箱形結構
1)箱體采用數控設備制造，工藝先進，線條流暢，外形美觀；
2)內箱采用1.2mm厚304SUS不銹鋼拉絲板，外箱采用1.5mm厚優質冷軋鋼板靜電噴涂；
3)內箱與外箱之間的保溫材料為優質超細玻璃纖維保溫棉，保溫效果好。內箱和外箱之間的門框用玻璃鋼連接框連接，連接效果好。即使在-80℃，箱外也沒有出汗；
4)門與門框之間采用密封材料和獨特的硅膠密封結構，密封性好，耐老化；
5)箱內風道采用單循環系統，由兩個長軸軸流風機、兩個不銹鋼多翼離心風輪和一個循環風道組成。上出風口和下進風口內溫度均勻，提高了空氣流速、加熱和冷卻能力，大大提高了試驗箱的溫度均勻性；
6)空氣介質加熱器，升溫快，使用壽命長；
7)出風口為可調百葉出風口；
8)箱門中間裝有帶導電膜的防結露絕緣玻璃窗和耐高低溫照明裝置，以便能清楚地觀察內部試驗項目。
2.制冷系統
1)采用全封閉制冷壓縮機組；
2)制冷壓縮機:為了保證冷卻速率和試驗箱的低溫度，試驗箱采用兩級制冷系統；
3)制冷系統的設計應具有能量調節技術。有效的處理方法既能保證制冷機組的正常運行，又能有效地調節制冷系統的能耗和制冷量，從而將制冷系統的運行成本和故障率降低到更經濟的狀態。
4)制冷輔助部件:風冷盤管冷凝器和翅片式多級蒸發器。主要制冷配件及控制裝置均為原廠配件。
5)制冷劑:環保制冷劑404A被采用；
6)冷卻方式:風冷。
3.測量和控制系統
1)本設備使用的溫度控制器控溫精度為0.1℃(顯示范圍)；
2)具有PID自整定功能、模糊控制功能、參數屏蔽功能和用戶調節功能；
3)傳感器為Pt100鉑電阻傳感器，精度和準確度高。
4.電氣控制系統
1)電氣控制部分采用質量可靠的交流接觸器和熱繼電器；
2)其他部件均為國內牌子；
3)電路設計新穎，操作簡單；
4)箱體右側為電氣控制柜，便于檢查和維修。
5.附件
1)箱體左側有個φ50mm的測試電纜孔，可供客戶通電測試使用；
2)箱內有一個可移動的樣品架，樣品架的高度可以隨意調節。
6.安全保護系統
1)超溫報警
2)漏電保護
3)欠相和失相保護
4)過電流保護
5)快速保險絲
6)壓縮機高低壓保護
7)壓縮機過熱保護
8)壓縮機過電流保護
9)線路保險絲和全護套端子
10)接地保護
