主要用于考核電器電子產品、汽車摩托車儀器儀表的外殼和密封件在水試驗后或水試驗過程中能否保證產品和零部件良好的工作性能和技術狀態,同時產品在運輸或使用過程中可能受到雨水的影響,為產品技術標準提供應用依據。
擺管?chē)娝苡暝囼?yàn)裝置的擺管半徑規格如下:
1.型號:ZT-LY-04管道敷設半徑:0.4M
2.型號:ZT-LY-06管道敷設半徑:0.6M
3.型號:ZT-LY-08管道敷設半徑:0.8M
4.型號:ZT-LY-10搖擺管半徑:1米
5.型號:ZT-LY-12擺管半徑:1.2M
6.型號:ZT-LY-14擺管半徑:1.4M
7.型號:ZT-LY-16擺管半徑:1.6M
技術參數
1.擺管?chē)娝讖?0.4毫米,間距:50毫米
2.擺管擺角幅度:45/60/90由人機界面直接設定。
3.管道敷設半徑:R400、R600、R800、R1000、R1200、R1400、R1600
4.鋪管速度:0 ~ 60/s可調,可直接設置人機界面。
5.雨水壓力:80~100千帕
6.水流量:60 ~ 600升/小時
7.測試床尺寸:800
8.試驗臺轉速:1~5r/min可調,可直接設置人機界面。
9.噴水:干凈的軟自來水。
1.該試驗設備主要用于檢查電器電子產品的外殼,密封件在水試驗后或試驗期間是否能保證設備和元器件良好的工作性能和技術狀態。同時,產品在運輸或使用過程中可能受到水淹的影響,為產品技術標準提供了參考依據。適用于基于自然條件的人工淋雨試驗,沒有風速較大的雨,不考慮樣品的高溫和雨水溫差造成的大量涌水量。

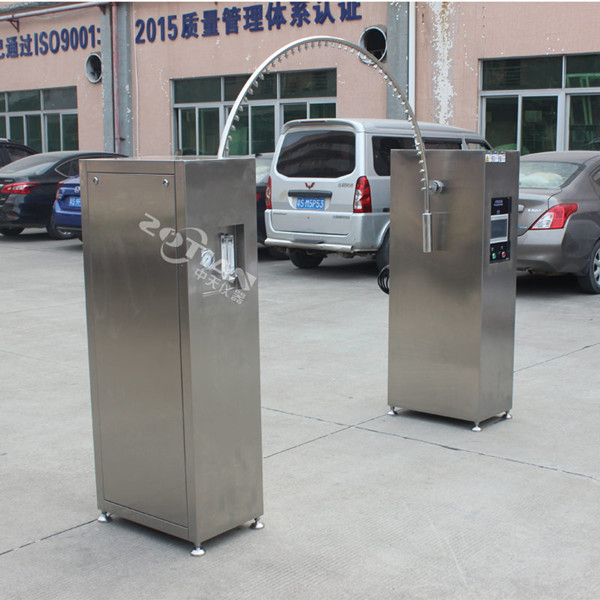

淋雨試驗設備由搖擺管支架、搖擺管傳動、工作轉盤、電氣控制器組成,其中支架、轉盤護罩、控制臺由SUS304不銹鋼發絲板制成。
1.管子的擺動:管子擺動的角度和速度可以通過步進電機驅動減速器等機械傳動來調節。
2.工作臺旋轉:電機帶動蝸輪減速旋轉,速度由變頻器調節到1~5r/min。連接試件上設有防雨接口。
3.噴嘴:根據試件的尺寸,確定擺管的彎曲半徑。噴嘴為可拆卸的專用噴嘴,可根據標準要求的孔徑隨時更換噴嘴孔,使噴射的水滴均勻,流量充足。
4.
5.下水道:明管淋雨時要考慮排水,土建施工時也要考慮,這樣可以快速排出,不會積水。
6.執行標準 GB4208-2008、GB2423.38-90、GB/T4942.2/93、GB4706、GB7000
