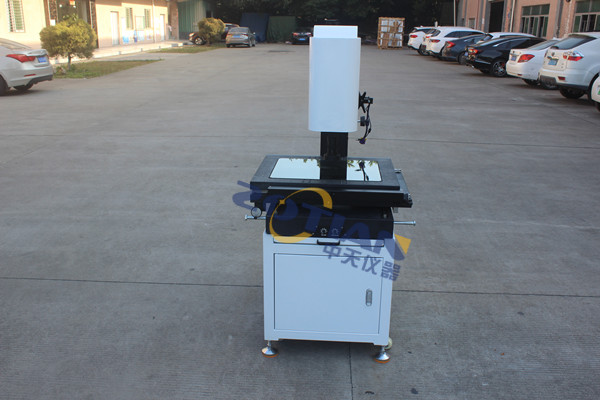

影像測量儀的使用方法
1.打開電腦和坐標測量機的電源，打開電腦，啟動系統進入測量界面。
其次，將待測物體放在玻璃平臺上，調節放大倍數確定顯影范圍，調節光源的亮度和清晰度使圖像顯影。

使用工具欄:點、線、圓、弧等工具進行測量。

1.圖像測量儀接口介紹:
①右下側功能設置窗口:紅色顯示點測量，NUM藍色顯示1(點)，輸入點輸入(點抓取)相當于踏板，調出元素調出，取消之前的操作(如果是一個點，不能取消)，Memo元素記憶并退出此功能，X，Y，Z為十字線對應的坐標，單位mm/inch(英寸)可選。
②右上方的繪圖顯示窗口:圖標工具依次為還原、選擇、縮放、平移、框選放大、著色、刪除、打開文件、歸檔，相當于右鍵中的圖形編輯。
③左下方的測量值顯示窗口:顯示尺寸計算中選擇的參數，點擊右鍵可編輯和打印數據。



2.尺寸計算工具:
距離(X，Y)，間隙(XD，YD)，D1直徑，R半徑，E面積，F(xiàn)圓度，LC距離和點數。點擊確定鍵，選中的尺寸將只使用一次；點擊存檔鍵，選中的大小會被存檔保留，可以多次使用。

3.點測量:
點擊工具欄上的點測量，選擇需要的參數，用鼠標或踏板點擊輸入鍵進行輸入。測量點將顯示在下方的測量值顯示窗口中。

4.投影線測量:
單擊工具欄中的線測量，選擇所需的參數，用鼠標單擊輸入鍵或踏板進行輸入，并選擇兩個或多個點。左下方的測量值顯示窗口將顯示被測行所選參數的結果。

5.投影圓測量:
單擊工具欄中的圓測量，選擇所需的參數，單擊輸入鍵或用鼠標踩踏板進行輸入，并選擇三個或更多點。左下方的測量值顯示窗口將顯示所選測量圓參數的結果。

6.弧元素的測量:同一投影圓的測量。

使用快捷工具:點、線、多段線、圓、弧、多段弧、多弧圓。
