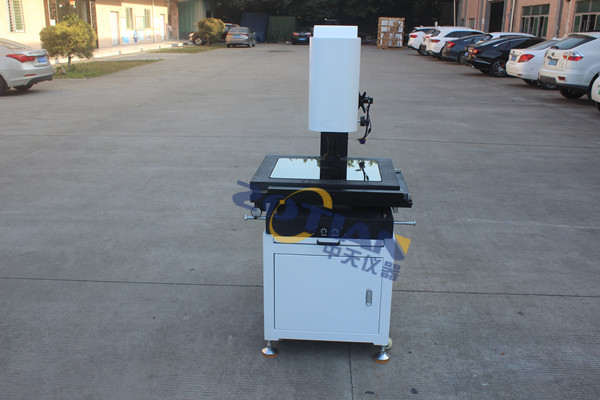

VMS-3020二次元影像測量儀：該儀器適用于以二座標測量為意圖一切應用領域,在機械,電子,表面,塑膠等行業廣泛運用。
產品說明：1/3＂五顏六色CCD攝像機變焦物鏡倍率0.7~4.5X
規范參數：
儀器類型：VMS-3020
金屬臺尺寸：500×330
玻璃臺尺寸：350×250
運動行程：300×200
儀器分量：150
外型尺寸長X寬X高：680x550x900
測量與瞄準系統
攝像機：五顏六色1/3"CCD攝像機
雙焦物鏡倍率：0.7~4.5X
作業距離：108mm
電視總倍率：33~195X
物方視場：8.1~1.3mm
十字線發生器數顯解析度：0.001mm
Z軸升降行程：150mmX.Y坐標示值過失≤(3+L/75)μm(L為被測長度單位:mm)
照明：表面光源與透射光源均用LED，亮度可調一、裝備計劃
VMS-3020二次元影像測量儀技能功用
1、功用方針
1.1精度方針作業臺光柵尺：高精準度光柵尺
分辨率：0.001mm
測量范圍：X、Y、Z300×200×150mm
示值誤差：（3+L/75）μm1.2
運用環境電源：220V（AC），50HZ，200W
運用溫度：24±2度
相對濕度：40-70%
2、機械主體部分
3、光學成像系統
3.1、高明晰度光學變倍鏡頭
3.2、高像數1/3五顏六色CCD，顏色明晰，圖像逼真。
3.3、選用形象捕捉卡，操作便當
3.4、計算機系統：客戶選配
4精細丈量軟件體系：中、英、日三種言語界面
4、丈量功用
5.1、實時亞像素找點:將亞像素圖象處理技能引進印象丈量職業，極大的進步了丈量精度和丈量功率，丈量一個圖元，較同類軟件，至少節省3/5的時刻，精度進步2倍以上（在相同光學倍率下）。
5.2、光學輔助對焦：可幫助您調到高度，極其精準的光學對焦，使光學和數字圖象處理技能得到結合。既是運用普通鏡頭和普通CCD也可使丈量成果的精度和重現性在2um以內，此項技能達到了水平，縮短了國內印象丈量技能與的差距。
5.3、全圖相片：能夠把待測物件的全圖錄下，地圖丈量，能夠輸出超清晰相片，使丈量成果圖文并茂，也可進步客戶對丈量成果的可信度。
5.4、擴展功用：配合虛擬丈量，使AUTOCAD、CORELDRAW等繪圖設計軟件也變成了一個真實的印象丈量軟件,功用新穎,業界運用。丈量者有了更多的挑選，丈量進程不再枯燥乏味。
5.5、矢量繪圖功用：圖元字體能夠無級的擴大縮小。
5.6、命令行：能夠由命令行直接輸入坐標信息，生成點、直線、圓、圓弧等，滿足特殊需要。
5.7、快照：拍攝單張相片功用。
5.8、圖片輸出：丈量成果能夠圖片的格局輸出。
5.9、行位公差：圓度，直線度，平行度，垂直度，同心度，平面度。
5.10、設置公差：可設置產品的實踐尺度超出范圍，超出則以赤色布景警示。
5.11、二維抄數：可將產品外形描出，描出的圖形可轉入AutoCAD形成工程圖，能夠做擬向工程。
5.12、手動繪圖功用：點、兩點線、射線、多點線、三點圓、多點圓、三點圓弧、多點圓弧，NURBS曲線、SPLINE曲線。
5.13、主動丈量功用：主動找直線、多區域主動找直線、點選圓、框選圓、多區域主動圓、主動圓弧。
5.14、編輯功用：垂直線、平行線、剪切直線、延伸直線、兩直線交點、直線點云交點、直線圓交點、兩圓交點、圓切線、兩直線的銜接弧、兩直線的分中線或兩直線的角平分線、復制、全選、刪去、移動、鏡像、旋轉。
5.15、標示功用：半/直徑標示、視點標示、線性標示、對齊標示、文字標示、坐標標示。
5.16、快速丈量功用：兩圓弧極點間隔、兩直線間的小間隔、兩直線間的間隔、兩直線間的平均間隔，直線與圓小間隔、直線與圓間隔、直線與圓心間隔、點直線間隔、兩圓間的小間隔、兩圓間的間隔、兩圓圓心間的間隔。
5.17、客戶坐標系：同時具有坐標擺正功用。
5.18、光柵尺歸零：
5.19、局部擴大圖：
5.20、SPC剖析：能夠計算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并能夠繪出X-R圖，散點圖，折線圖，柱狀圖等。
5.21、翻開PDF文檔：翻開矢量PDF格局文件。
5.22、翻開DXF文檔：翻開CAD通用格局.DXF文件。
5.23、翻開HX文檔：翻開專用丈量文件.HX格局。保存EXCEL文件：丈量成果能夠保存為EXCEL格局文件
