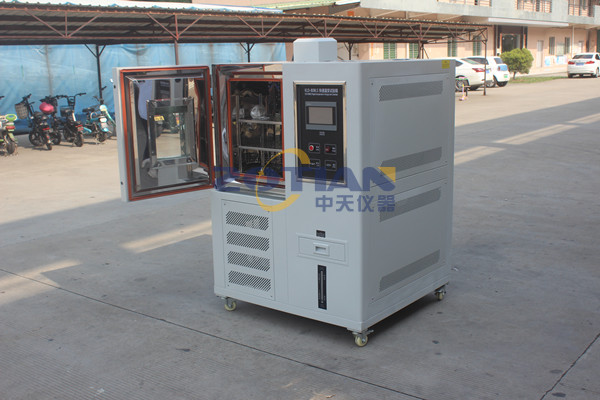

快速溫度變化試驗箱是一種用于模擬產品在極端溫度變化環境下性能表現的測試設備。它能夠在短時間內實現溫度的快速升降，從而評估產品在快速溫度變化環境中的適應性、穩定性和可靠性。了解快速溫度變化試驗箱的工作原理對于正確使用和維護設備具有重要意義。本文將詳細闡述快速溫度變化試驗箱的工作原理。
一、核心組件與功能
快速溫度變化試驗箱的核心組件包括制冷系統、加熱系統、溫度傳感器和控制系統。這些組件協同工作，實現溫度的快速變化和控制。
1、制冷系統：制冷系統主要由壓縮機、冷凝器、膨脹閥和蒸發器等組成。當需要降試驗箱內的溫度時，壓縮機啟動，將制冷劑壓縮成高溫高壓氣體，然后通過冷凝器散熱，使制冷劑變成液體。接下來，液體制冷劑經過膨脹閥降壓，進入蒸發器，在蒸發器中吸收熱量并蒸發，從而降試驗箱內的溫度。
2、加熱系統：加熱系統通常由電熱絲、加熱器等元件組成。當需要提高試驗箱內的溫度時，加熱系統啟動，通過電熱絲或加熱器等元件產生熱量，對試驗箱內的空氣進行加熱，從而升高溫度。
3、溫度傳感器：溫度傳感器用于實時監測試驗箱內的溫度，并將溫度信號傳遞給控制系統。控制系統根據溫度傳感器的反饋信號，調整制冷系統和加熱系統的工作狀態，使試驗箱內的溫度保持在設定的范圍內。
4、控制系統：控制系統是快速溫度變化試驗箱的大腦，負責接收溫度傳感器的信號，并根據預設的溫度曲線或用戶設定的溫度點，控制制冷系統和加熱系統的工作，從而實現溫度的快速變化和穩定控制。
二、工作原理
快速溫度變化試驗箱的工作原理可以概括為以下幾個步驟：
1、設定溫度曲線或溫度點：用戶根據測試需求，在控制系統中設定溫度曲線或溫度點。溫度曲線描述了溫度隨時間的變化關系，而溫度點則是具體的溫度設定值。
2、制冷或加熱：控制系統根據設定的溫度曲線或溫度點，判斷當前試驗箱內的溫度是否需要進行調整。如果溫度過高，控制系統將啟動制冷系統，降溫度；如果溫度過低，控制系統將啟動加熱系統，提高溫度。
3、溫度監測與反饋：溫度傳感器實時監測試驗箱內的溫度，并將溫度信號傳遞給控制系統。控制系統根據溫度傳感器的反饋信號，判斷當前溫度與目標溫度之間的偏差，并調整制冷系統和加熱系統的工作狀態，使溫度逐漸接近目標值。
4、快速溫度變化：為了實現溫度的快速變化，快速溫度變化試驗箱通常采用效率的制冷系統和加熱系統，以及優化的熱交換結構設計。同時，控制系統也具備快速響應和精準控制的能力，以確保在短時間內實現溫度的快速升降。
三、總結
快速溫度變化試驗箱通過制冷系統、加熱系統、溫度傳感器和控制系統的協同工作，實現了溫度的快速變化和控制。這種設備在產品研發、質量控制和環境適應性測試等領域具有廣泛的應用價值，能夠幫助工程師和研發人員評估產品在極端溫度變化環境下的性能表現，為產品研發和質量控制提供有力支持。了解快速溫度變化試驗箱的工作原理，有助于正確使用和維護設備，確保其性能和安全性。
