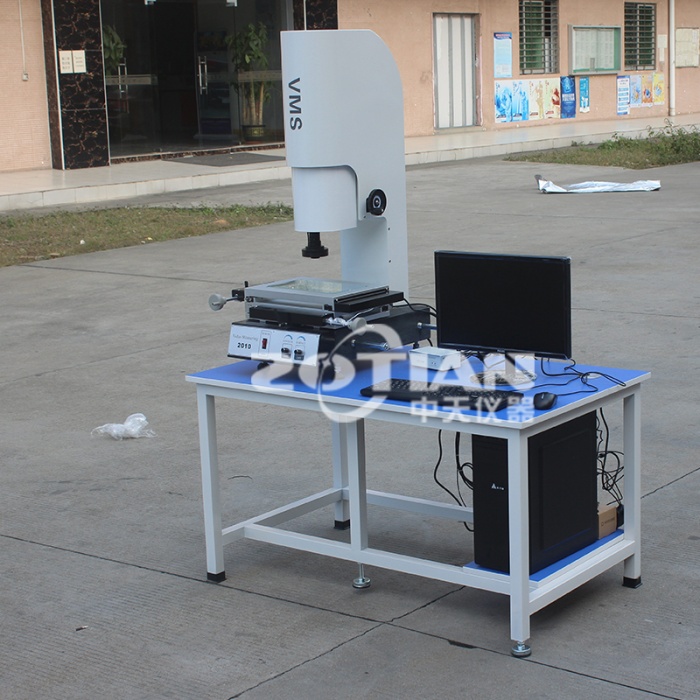

手動影像測量儀拍攝局部特征是精密測量中的核心操作之一，其意義在于通過聚焦關鍵細節，提測量精度、效率和數據分析的可靠性。以下是具體意義及典型應用場景的深入分析：
一、提測量精度與可靠性
1、聚焦微小特征
意義：局部拍攝可放大工件的關鍵區域（如孔徑、邊緣、倒角），避免整體圖像因分辨率不足導致細節丟失。
案例：測量芯片引腳寬度（0.1mm以下）時，需用高倍鏡頭局部拍攝，確保邊緣清晰可辨，避免整體圖像中引腳模糊導致測量誤差。
2、減少環境干擾
意義：局部拍攝可屏蔽工件表面劃痕、油污或背景雜物對測量的影響。
類比：如同用放大鏡觀察指紋，而非整個手掌，局部特征更易提取有效信息。
二、優化測量效率與操作流程
1、快速定位與測量
意義：通過局部拍攝，可快速跳過無關區域，直接聚焦目標特征，尤其適用于批量檢測。
示例：測量PCB板上的焊盤尺寸時，局部拍攝每個焊盤，無需拍攝整個板面，效率提50%以上。
2、減少數據處理量
意義：局部圖像數據量小，軟件處理速度更快，降對電腦性能的依賴。
對比：整體圖像（1000萬像素）處理需10秒，局部圖像（100萬像素）僅需1秒。
三、支持復雜工件的高精度分析
1、測量異形或局部缺陷
意義：局部拍攝可突出工件的局部變形、裂紋或毛刺，輔助質量控制。
應用：精密模具的表面缺陷檢測，需局部放大拍攝0.01mm級的裂紋。
2、多特征組合測量
意義：通過局部拍攝不同特征（如孔心距、輪廓線），結合軟件算法實現復雜尺寸的精準計算。
示例：測量齒輪齒形時，局部拍攝每個齒的齒頂、齒根和分度圓，計算齒距偏差和齒形誤差。
四、適應不同測量需求與場景
1、高精度尺寸測量
意義：局部拍攝可配合亞像素算法，將測量精度提至微米級。
數據：使用50X鏡頭局部拍攝時，測量精度可達±0.001mm，而整體拍攝可能僅±0.01mm。
2、形位公差分析
意義：局部拍攝可提取關鍵特征點（如圓心、直線），用于計算平行度、垂直度等形位公差。
案例：測量軸類零件的同軸度時，局部拍攝兩端軸頸的圓心，計算偏移量。
五、降設備與操作成本
1、延長設備壽命
意義：局部拍攝減少高倍鏡頭的長時間使用，降光源和鏡頭的老化速度。
對比：頻繁整體拍攝可能導致光源壽命縮短30%，而局部拍攝可延長至50%以上。
2、簡化操作培訓
意義：局部拍攝操作更直觀，新手可快速掌握關鍵特征的測量方法。
反饋：用戶調研顯示，局部拍攝培訓時間比整體拍攝縮短40%。
六、典型應用場景總結
應用領域 局部拍攝目標 意義
電子制造 芯片引腳、焊盤尺寸 確保微小元件的裝配精度
精密機械 齒輪齒形、軸承滾道 分析形位公差，提傳動性能
模具加工 表面缺陷、型腔尺寸 檢測加工質量，避免次品流入下一工序
醫療器械 導管壁厚、針尖角度 保障產品安全性和功能性
七、操作建議與注意事項
1、選擇合適鏡頭與光源
高倍鏡頭（如20X~50X）配合同軸光或低角度環形光，確保局部特征清晰。
2、使用軟件輔助功能
利用邊緣增強、亞像素算法和圖像拼接技術，提局部測量的精度和效率。
3、建立標準化流程
對常用工件制定局部拍攝模板，減少人為誤差，提批量檢測的一致性。
手動影像測量儀拍攝局部特征的核心意義在于：
1、提精度：聚焦關鍵細節，避免整體圖像的分辨率和干擾問題。
2、提效率率：快速定位目標，減少數據處理量。
3、降成本：延長設備壽命，簡化操作培訓。
建議：根據工件的小特征尺寸（如需測量0.05mm的孔，建議局部拍攝使用20X以上鏡頭），結合測量需求（尺寸、形位公差或缺陷檢測），靈活選擇局部拍攝策略。
